新色シロ新登場！
シロ配管で塗装不要！
PF管のカラーバリエーションに、新色「シロ」を追加しました。
白色壁の施工時に発生していた後塗装工程を省略できることから作業効率の向上に貢献します。
また、アイボリー色使用時の課題となっていた色調の不一致も新色シロにより解消が可能です。

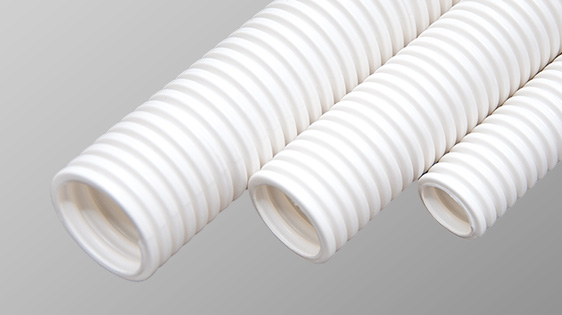

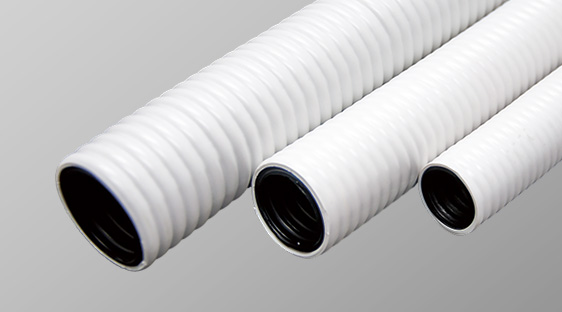

PFSシロ（PFSW-□）
PFDシロ（PFDW-□）
シロ部品ラインナップ
動画

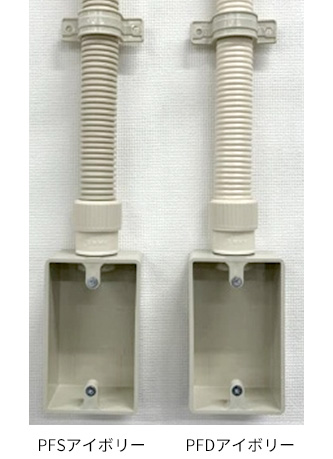

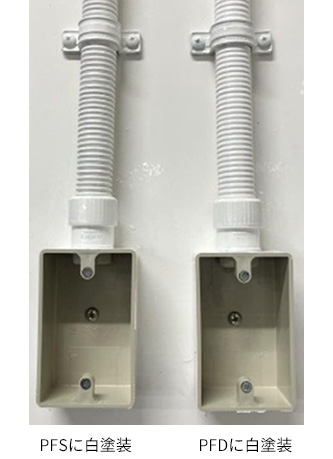

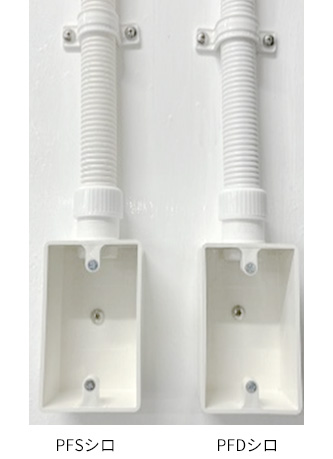

色の比較

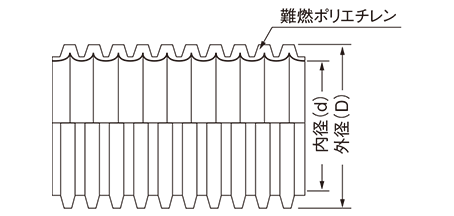

プラフレキPFSシロ 本体仕様
JIS C 8411〈J〉
| 品番 | 色 | 内径 （mm） |
外径 （mm） |
長さ／把 （m） |
把の大きさ （約mm） |
質量 （約kg／把） |
||
|---|---|---|---|---|---|---|---|---|
内径 |
外径 |
幅 |
||||||
| PFSW-16 | シロ | 17 | 23.0 | 50 | 300 | 540 | 175 | 4 |
| PFSW-22 | シロ | 24 | 30.5 | 50 | 300 | 625 | 210 | 6 |
| PFSW-28 | シロ | 30 | 36.5 | 30 | 320 | 585 | 225 | 4 |

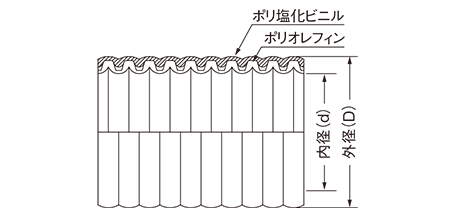

プラフレキPFDシロ（2重管） 本体仕様
JIS C 8411〈J〉
| 品番 | 色 | 内径 （mm） |
外径 （mm） |
長さ／把 （m） |
把の大きさ （約mm） |
質量 （約kg／把） |
||
|---|---|---|---|---|---|---|---|---|
内径 |
外径 |
幅 |
||||||
| PFDW-16 | シロ | 16 | 23.0 | 50 | 420 | 585 | 215 | 9 |
| PFDW-22 | シロ | 22 | 30.5 | 50 | 420 | 635 | 265 | 12 |
| PFDW-28 | シロ | 28 | 36.5 | 30 | 420 | 620 | 260 | 8 |
プラフレキPFDシロ 関連部材

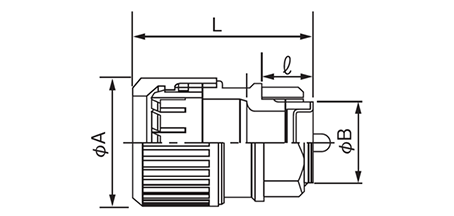

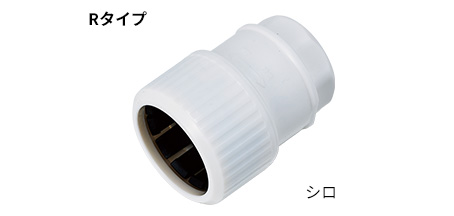

コネクタ シロ
JIS C 8412〈J〉
| 品番 | 袋入数 |
適合 |
適合ネジ |
寸法（mm） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | L | B | ℓ | |||||||
| PFS-16KR-W | 10 |
|
G 1/2 | 33 | 44 | 21 | 11 | |||
| PFS-22KR-W | 10 | φ27mm（22） | G 3/4 | 41 | 54 | 26 | 12 | |||
| PFS-28KR-W | 10 | φ32mm（28） | G 1 | 47 | 65 | 33 | 14 | |||

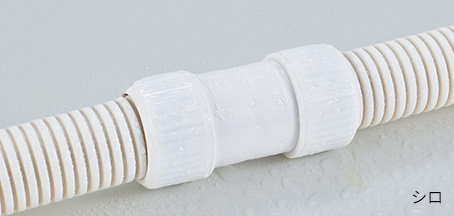

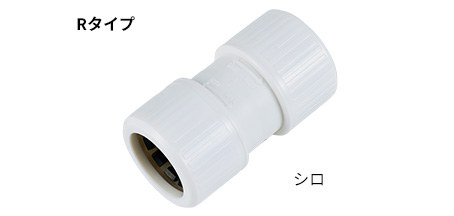

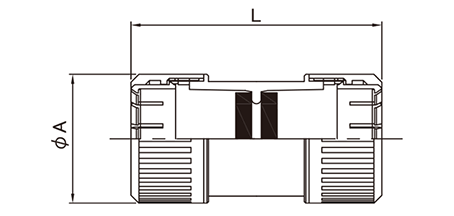

カップリング シロ
JIS C 8412〈J〉
| 品番 | 袋入数 |
適合サイズ |
寸法（mm） |
|
|---|---|---|---|---|
| A | L | |||
| PFS-16CR-W | 10 | PFDW、PFSW-16 | 33 | 60 |
| PFS-22CR-W | 10 | PFDW、PFSW-22 | 41 | 82 |
| PFS-28CR-W | 10 | PFDW、PFSW-28 | 47 | 92 |

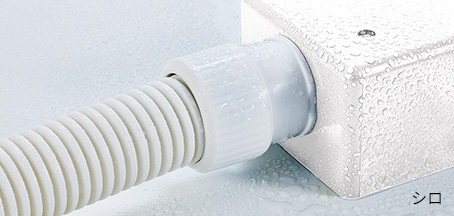

防水コネクタ シロ
JIS C 8412〈J〉 防水保護等級IPX5
| 品番 | 袋入数 |
適合 |
適合ネジ |
寸法（mm） |
|||
|---|---|---|---|---|---|---|---|
| A | L | B | ℓ | ||||
| PFS-16BKSR-W | 10 | φ22mm（16） | G 1/2 | 33 | 44 | 21 | 11 |
| PFS-22BKR-W | 10 | φ27mm（22） | G 3/4 | 41 | 54 | 26 | 12 |
| PFS-28BKR-W | 10 | φ32mm（28） | G 1 | 47 | 65 | 33 | 14 |
防水カップリング シロ
JIS C 8412〈J〉 防水保護等級IPX5
| 品番 | 袋入数 |
適合サイズ |
寸法（mm） |
|
|---|---|---|---|---|
| A | L | |||
| PFS-16BCR-W | 10 | PFDW、PFSW-16 | 33 | 60 |
| PFS-22BCR-W | 10 | PFDW、PFSW-22 | 41 | 82 |
| PFS-28BCR-W | 10 | PFDW、PFSW-28 | 47 | 92 |
片サドル
| 品番 | 袋入数 |
適合サイズ |
寸法（mm） |
|||
|---|---|---|---|---|---|---|
| A | W | B | h | |||
| PF-16S-W | 50 | PFDW、PFSW-16 | 23.5 | 20 | 21.0 | 11.0 |
| PF-22S-W | 50 | PFDW、PFSW-22 | 31.0 | 20 | 24.5 | 12.5 |
| PS-28S-W | 20 | PFDW、PFSW-28 | 37.0 | 22 | 28.0 | 14.5 |
両サドル
| 品番 | 袋入数 |
適合サイズ |
寸法（mm） |
||||
|---|---|---|---|---|---|---|---|
| A | B | C | W | d | |||
| PFS-16D-W | 20 | PFDW、PFSW-16 | 23.4 | 63.0 | 49.0 | 20 | 5.5 |
| PFS-22D-W | 20 | PFDW、PFSW-22 | 31.0 | 70.5 | 56.5 | 20 | 5.5 |
| PFS-28D-W | 20 | PFDW、PFSW-28 | 36.8 | 80.5 | 66.5 | 23 | 5.5 |

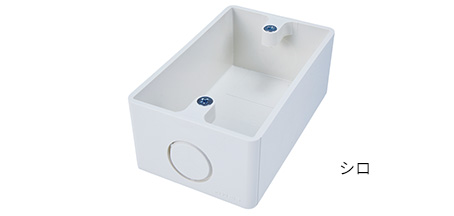

シロ 露出用スイッチボックス
JIS C 8435
| 品番 | 袋入数 |
適合コネクタ |
ノック穴径 |
寸法（mm） |
||
|---|---|---|---|---|---|---|
| L | H | W | ||||
| SW-150X-W | 20 | PFS-22KR-W | φ27mm | 119 | 50 | 74 |
(注 1)〈J〉マークは、JIS Q 1000に基づき、弊社が自らJIS適合を保証する商品です。
(注 2)記載内容は2026年4月現在のものです。製品仕様を変更することがありますのでご了承願います。
(注 3)沖縄および離島は海上運賃+ 島内運賃別途見積りとなります。
(注 4)取り扱いについては、製品に添付されている注意事項を確認の上、ご使用ください。
