光成端架 / 光接続箱の選定方法

光成端架（自立）/ 光接続箱の選定は、以下の項目を参考に用途に応じてお選び下さい。

選定表
設置形態
接続形態
ファンアウトとスプリッタ

選定表

光接続箱用カセット（モジュール）

●：適用　▲：オプションにて対応

品名・型名	設置場所		設置形態				接続形態			接続心数					入						出	仕様書番号
品名・型名	屋内	屋外	自立架	壁掛け箱	19インチラック用ユニット	モジュール単体	融着	コネクタ	融着＋コネクタ	単心	2心テープ	4心テープ	8心テープ	コネクタ接続	ファンアウト（FO）またはスプリッタ（SP）実装	インドア/ ドロップケーブル	単心線	テープ心線	コネクタ付コード	アダプタ	アダプタ	仕様書番号
32SPM「B」	●					●		●						33（SC<IN1/OUT32>）	● SP					●	●	PB-4B2006D
8SPM「B」	●					●		●						9（SC<IN1/OUT8>）	● SP					●	●	PB-4B2006D
4SPM「B」	●					●		●						5（SC<IN1/OUT4>）	● SP					●	●	PB-4B2006D
8SPM「A」	●					●		●						9（SC<IN1/OUT8>）	● SP				●		●	PB-YB9003B
4SPM「A」	●					●		●						5（SC<IN1/OUT4>）	● SP				●		●	PB-YB9003B
8SPM「FS」	●					●			●	1				8（SC）	● SP		●				●	PB-YB9004B
4SPM「FS」	●					●			●	1				4（SC）	● SP		●				●	PB-YB9004B

光成端架（自立） / 19インチラック取付用光パッチパネル / 壁掛け用光接続箱

●：適用　▲：オプションにて対応

品名・型名	設置場所		設置形態				接続形態			接続心数					ファンアウト（FO）またはスプリッタ（SP）実装	入						出							仕様書番号
品名・型名	屋内	屋外	自立架	壁掛け箱	19インチラック用ユニット	モジュール単体	融着	コネクタ	融着＋コネクタ	単心	2心テープ	4心テープ	8心テープ	コネクタ接続	ファンアウト（FO）またはスプリッタ（SP）実装	丸ケーブル	コード集合型ケーブル	ターミネーションケーブル	少心架空ケーブル	インドア/ ドロップケーブル	単心コード（2mm）	丸ケーブル	コード集合型ケーブル	ターミネーションケーブル	少心架空ケーブル	インドア/ ドロップケーブル	単心コード（2mm）	アダプタ	仕様書番号
ODF-1000	●		●						●			1800	3600	1008（SC）		●											●		PA-YB5001B
ODF-720	●		●						●			1200	2400	720（SC）		●											●		PA-YB5002B
ODF-432	●		●						●			1200	2400	432（SC）		●											●		PA-YB0002B
19RP-FOM-24LC-S-H	●				●				●			24		24LC（SPC）固定	●FO	●												●	P2-YB2002
19RP-FOM-24SC-S-H	●				●				●			24		24SC（SPC）固定	●FO	●												●	P2-YB2002
19RP-FOM-24SC-A-H	●				●				●			24		24SC（APC）固定	●FO	●												●	P2-YB2002
19RP-FOM-48LC-S-H	●				●				●			48		48LC（SPC）固定	●FO	●												●	P2-YB2002
19RP-FOM-52SC-S-Ｍ	●				●				●			52		52SC（SPC）揺動	●FO	●												●	P2-YB2002
19RP-FOM-52SC-A-Ｍ	●				●				●			52		52SC（APC）揺動	●FO	●												●	P2-YB2002
19RP-FOM-104LC-S-Ｍ	●				●				●			104		104LC（SPC）揺動	●FO	●												●	P2-YB2002
19RP-FOM-104SC-S-M	●				●				●			104		104SC（SPC）揺動	●FO	●												●	P2-YB2002
19RP-FOM-104SC-A-M	●				●				●			104		104SC（APC）揺動	●FO	●												●	P2-YB2002
19RP-FOM-208LC-S-M	●				●				●			208		208LC（SPC）揺動	●FO	●												●	P2-YB2002
J4210-L	●			●					●			200		200（SC）	●FO	●						●	●	●		●	●		PB-YB9010B
J4210-M	●			●					●			120		120（SC）	●FO	●						●	●	●		●	●		PB-YB9010B
J4210-S	●			●					●			40		40（SC）	●FO	●						●	●	●		●	●		PB-YB9010B
J4210-SS	●			●					●			16		16（SC）	●FO	●						●	●	●		●	●		PB-YB9010B
J4200-M	●			●			●			195	156	312				●						●	●	●		●	●		PB-YB9011B
J4200-S	●			●			●			65	52	104				●						●	●	●		●	●		PB-YB9011B
J4200-SS	●			●			●			20	20	40				●						●	●	●		●	●		PB-YB9011B
J420N-S	●			●			●			60	120	240				●						●				●			PB-1B0004G
J420N-SS	●			●			●			40	80	160				●						●				●			PB-1B0005B
J427	●	●		●			●			12	8	16				●						●	●	●		●	●		PA-YB6009E
J395L	●	●		●			●	●		12	24	24 （48間欠接着型）		2（SC）	▲SP				●	●					●	●			PA-YS4005E
J429	●	●		●			●			10					▲SP					●						●			PB-YB9005
J417	●	●		●			●		●	4	4	4		2（SC）				●		●	●			●		●	●		PA-YB3003E
J418	●			●			●			4	4	4						●		●	●			●		●	●		PA-YB3007B
J426	●	●		●			●			2										●						●			PA-YB7002B
J425	●	●		●				●						2（SC）						●						●			PA-YB4010D
J428N	●			●					●	1				1（SC）						●								●	PB-YB2001
8SPM「W」	●	●		●				●						9（SC<IN1/OUT8>）	●SP					●						●			PB-YB9001B
4SPM「W」	●	●		●				●						5（SC<IN1/OUT4>）	●SP					●						●			PB-YB9001B

ページの先頭へ

設置形態

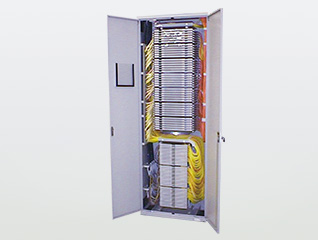

自立架
- 屋内の床面に自立させて設置するタイプです。

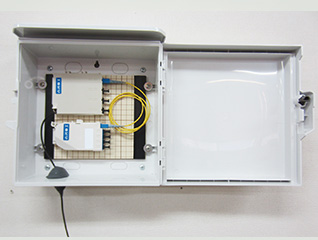

壁掛け箱
- 屋内の壁面に設置するタイプです。
- 製品によって屋外（軒下）に使用可能なものがあります。

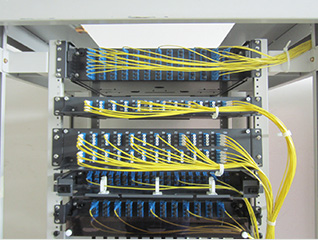

19インチラック用ユニット
- EIA規格の19インチラックに設置するタイプです。

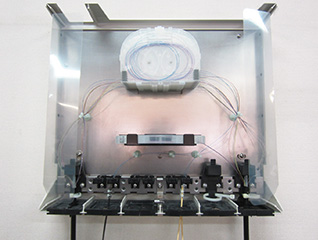

モジュール単体
- 既設や別途準備した接続箱の中に設置するタイプです。
- 基本的には導入ケーブル類の固定部分が無いため、別途準備していただく必要があります。

ページの先頭へ

接続形態

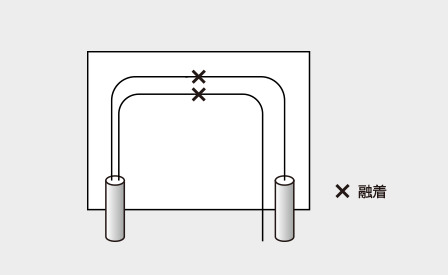

融着接続
- 導入するケーブル類の接続を、融着接続のみで構成するタイプです。
- 融着接続の変わりにメカニカルスプライスを使用することも可能です。

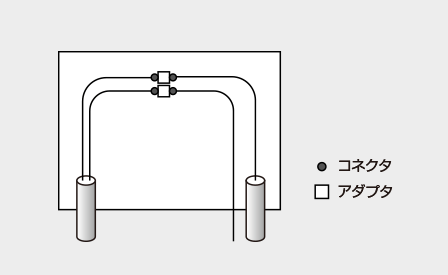

コネクタ
- 導入するケーブル類の接続を、アダプタを介したコネクタ接続のみで構成するタイプです。

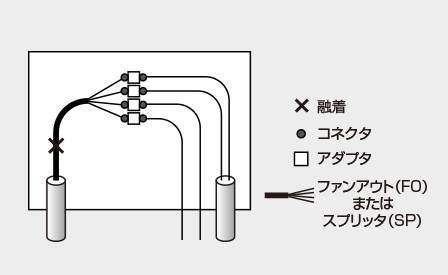

融着＋コネクタ
- 導入するケーブル類の接続を、融着接続およびアダプタを介したコネクタ接続の両方で構成するタイプです。
- 製品によってファンアウト（FO）またはスプリッタ（SP）が実装済のものと実装されないものがあります

ページの先頭へ

ファンアウトとスプリッタ

ファンアウト

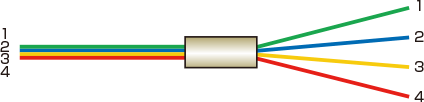

例）4心ファンアウト

ファイバに入力された光信号はそれぞれのファイバからそのまま出力されます。
ファイバ部分は心線状態のものやコード被覆を被ったものなど様々です。

スプリッタ

例）1×4スプリッタ

ファイバに入力された光信号が分岐されて同じ光信号として出力されます。
力と出力の間にはスプリッタの分岐数や性能による損失が発生します。
