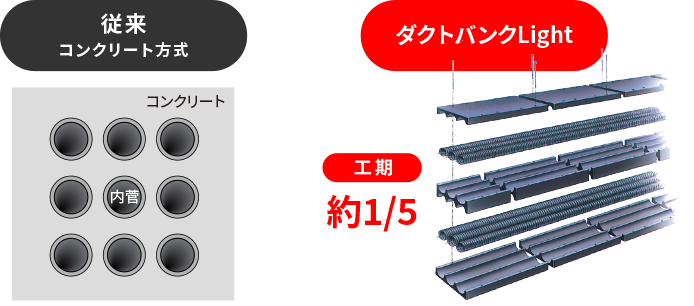

内管と構造体ユニットの組立方式により従来方式で必須なコンクリート養生期間が不要。

優れた施工性により工期短縮を実現します。

特長

  • 省力

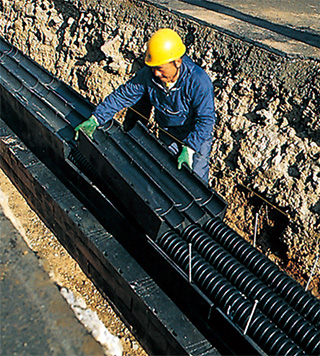

    軽量で人力での施工が可能

  • 耐衝撃性

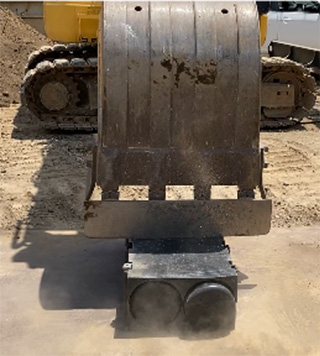

    バックホウの衝撃にも耐える強度によりケーブル損傷リスク低減

工期短縮

コンクリート養生不要
コンクリート巻方式と比較して工期54％減（注）

（注） 当社調べ

環境性

構造体ユニットに再生プラスチックを使用

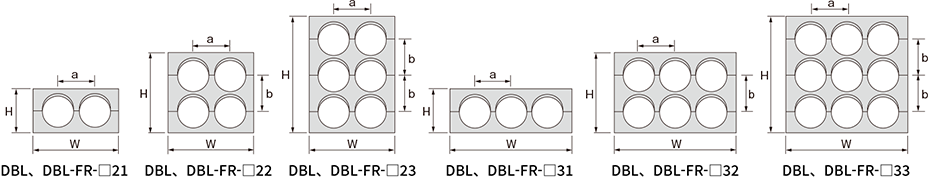

寸法

DBL-□　ダクトバンクLight

DBL-FR-□　ダクトバンクLight　難燃タイプ

品番 内管φ50 内管φ80 内管φ100 内管φ150
寸法（約mm） 質量
（約kg/m）		 寸法（約mm） 質量
（約kg/m）		 寸法（約mm） 質量
（約kg/m）		 寸法（約mm） 質量
（約kg/m）
H W a b H W a b H W a b H W a b
DBL-□21
DBL-FR-□21		 100 200 80 80 11 140 272 119 118 18 180 333 149 155 24 230 475 215 215 43
DBL-□22
DBL-FR-□22		 180 18 258 32 335 42 445 80
DBL-□23
DBL-FR-□23		 260 26 376 45 490 60 660 117
DBL-□31
DBL-FR-□31		 100 280 80 80 14 140 391 119 118 25 180 485 149 155 34 230 690 215 215 62
DBL-□32
DBL-FR-□32		 180 24 258 43 335 60 -
(460)		 -
(690)		 -
(215)		 -
(215)		 -
(123)
DBL-□33
DBL-FR-□33		 260 34 376 61 490 85 -
(690)		 -
(185)

（注）DBLは一般タイプ。DBL-FRは難燃タイプの内管使用。

（注）品番の□内は内管サイズφ50→05　φ80→08　φ100→10　φ150→15の数値が入ります。

：φ150の3条タイプは1段タイプのみです。2段以上の設計、施工は、1段タイプを組み合わせてください。

標準施工方法

設計に応じた幅で掘削し、床面を凹凸がないように填圧します。

施工手順
