【地中送電の特別高圧ケーブル対応】
通線性と省施工性に優れた塩ビ製電力ケーブル保護管です。
特別高圧地中送電路に求められる「強度」、「通線性」を兼ね備えています。
優れた通線性と省施工性により、データセンタの地中線工事の工期短縮を実現します。
特長

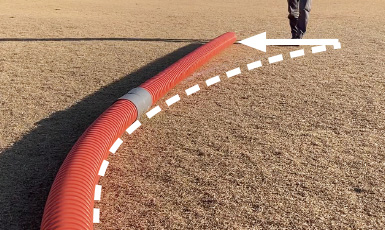

通線性
ケーブル通線張力の低減に貢献します
曲げ剛性が高い
| 呼び径 | 従来塩ビ管 | SFVP |
|---|---|---|
| φ 150 | 平均0.6以下 | 平均0.45以下 |
静摩擦係数が低い
通線性

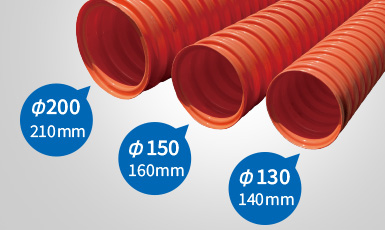

内径を拡大（呼び径＋10mm）
管選定の際のサイズダウン=コストダウンに貢献します
（単位mm）
| 呼び径 | φ 130 | φ 150 | φ 200 |
|---|---|---|---|
| 内径 | 140 | 160 | 210 |
| 外径 | 164 | 191 | 256 |
内径を拡大（呼び径＋10mm）
省施工性

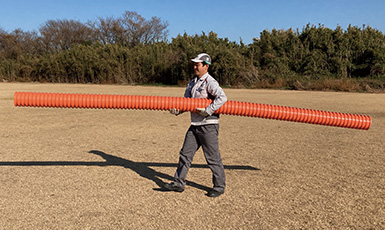

重量が従来と比べ約1/3
運搬、設置作業の省力化に貢献します
重量比較
| 呼び径 | 従来塩ビ管 （kg/m） |
SFVP （kg/m） |
重量比 （SFVP/従来塩ビ管） |
|---|---|---|---|
| φ 130 | 5.9 | 2.0 | 33% |
| φ 150 | 7.7 | 2.3 | 30% |
| φ 200 | 13.6 | 4.0 | 29% |
（注） 4mに換算した重量 単位：kg
-
省施工性
曲管が不要
従来塩ビ管 SFVP 曲管 必要 不要 曲管の数量拾出し 必要 不要 管割り図 必要 必要 施工も現地合わせで部材拾い出しが容易です
-
省施工性

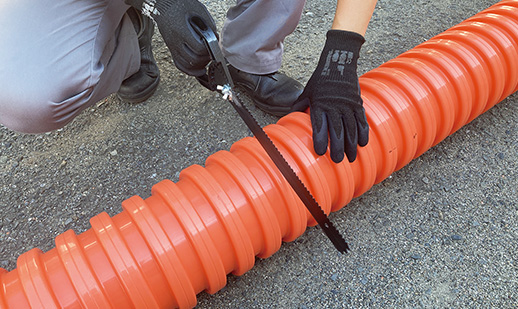

長さ調整加工もラクラク
施工時間低減に貢献します
